Испытания ПВХ (профили, окна)

Цели и задачи испытаний ПВХ профилей и окон

Любое современное окно из ПВХ – это сложная инженерная система, от которой зависят комфорт и безопасность в помещении. Чтобы гарантировать заявленные характеристики, производители и заказчики обращаются к испытаниям – объективной проверке качества, которая проводится в аккредитованных лабораториях. Главная цель таких исследований – подтвердить, что продукция соответствует действующим нормативам и может выдерживать эксплуатационные нагрузки в течение многих лет.

Экспертиза пластиковых окон и профилей охватывает широкий спектр показателей: от геометрии и внешнего вида до теплофизики и механики. Тестирование позволяет выявить скрытые дефекты материала или сборки ещё на этапе производства, что особенно важно для ответственных объектов. При этом все методики опираются на требования ГОСТ и строительные нормы, а определение ключевых параметров (сопротивление теплопередаче, воздухопроницаемость, прочность) выполняется по строго регламентированным алгоритмам.

Помимо обязательной сертификации и декларирования, испытательный комплекс используется для разработки новых типоразмеров, оптимизации состава смесей и выбора фурнитуры. Грамотно организованная проверка даёт производителю не только юридическую базу (декларацию о соответствии), но и конкурентные преимущества – подтверждённое качество становится аргументом в переговорах с застройщиками. Таким образом, лабораторные исследования являются фундаментом, на котором строится доверие к оконной продукции, а их результаты используют как для внутреннего контроля, так и для внешней оценки.

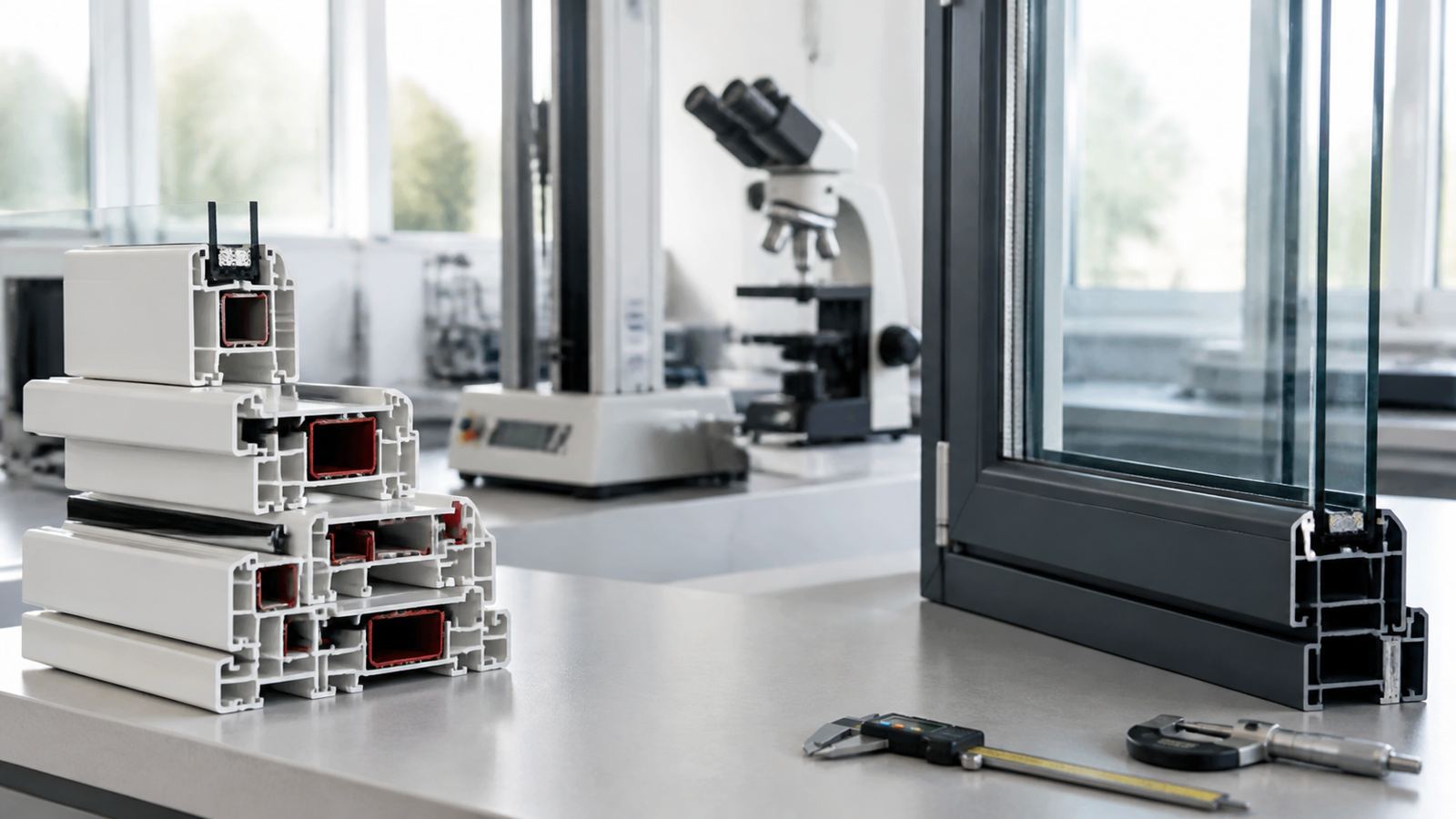

Испытания ПВХ профилей: от материала к готовому изделию

Прежде чем профиль станет частью оконного блока, он проходит многоступенчатый лабораторный контроль. Эти испытания ПВХ профилей направлены на оценку сырья, технологии экструзии и финишной отделки – ведь именно от базового материала зависят прочность, долговечность и внешний вид готового изделия. В аккредитованной лаборатории испытательный процесс начинается с входного контроля гранул: проверяется состав компаунда, содержание стабилизаторов и модификаторов, температура плавления. После этого экструдированные заготовки подвергаются серии механических и климатических тестов.

Проверка качества ПВХ профиля включает контроль геометрических размеров – ширины, высоты, толщины стенок, перпендикулярности граней. Отклонения даже в десятые доли миллиметра могут привести к проблемам при сборке и монтаже. Следующий этап – оценка внешнего вида: отсутствие царапин, пузырей, разнотона. Особое внимание уделяется покрытию (ламинации или коэкструзии) – оно должно быть равномерным и стойким к истиранию. Все эти параметры фиксируют на образцах, вырезанных из разных партий, чтобы гарантировать стабильность системы качества на производстве.

Климатические воздействия моделируются в термокамерах, где образец выдерживает циклы «мороз – нагрев – влажность». Такой технический подход позволяет прогнозировать поведение профиля в реальных условиях эксплуатации, включая перепады температур от –50 до +60 °C. Параллельно оценивается устойчивость к ультрафиолету – важный параметр для регионов с высокой инсоляцией. Для этого используют специальные ксеноновые лампы, имитирующие солнечный спектр. Все данные заносятся в протоколы, которые затем служат основой для корректировки рецептуры или режимов экструзии.

Оборудование для таких испытаний – от измерительных микроскопов до универсальных разрывных машин – должно быть поверено и калибровано, ведь от точности замера зависит достоверность результата. Испытательный комплекс в современной лаборатории включает также приборы для определения твёрдости по Шору, ударной вязкости по Шарпи и сопротивления растрескиванию под нагрузкой. Эти данные позволяют инженерам проверять запас прочности и прогнозировать срок службы профиля без потери эксплуатационных свойств. Таким образом, контроль на стадии производства профиля – это фундамент, на котором строится надёжность всего оконного блока, а его результаты напрямую влияют на финальные испытания готовых оконных систем.

Испытания прочности: угловые соединения и ударная нагрузка

Прочность оконной конструкции во многом определяется надёжностью сварных угловых соединений и способностью профиля выдерживать внезапные механические воздействия. Эти испытания моделируют реальные нагрузки, возникающие при монтаже, эксплуатации и даже при аварийных ситуациях – например, при порывах ветра или неаккуратном обращении. Проверка этих характеристик обязательна для всех ПВХ-систем, претендующих на сертификацию, и проводится на специальном оборудовании с использованием типовых образцов.

Ключевые методы испытаний включают:

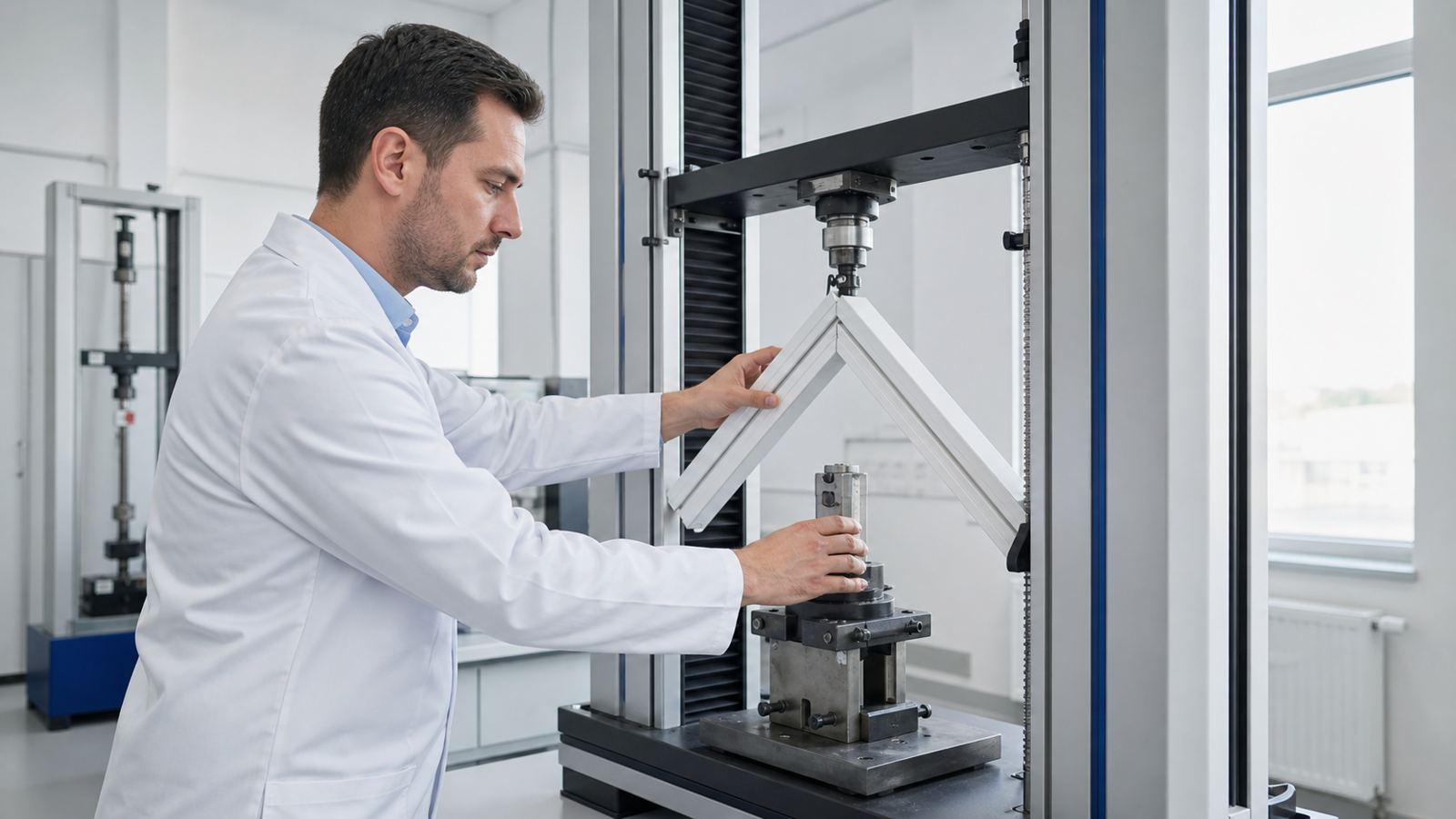

• Испытание прочности угловых соединений – сварной шов подвергают постепенно возрастающей нагрузке на разрыв или сжатие до момента разрушения. Фиксируется максимальное усилие, которое выдерживает узел, и сравнивается с нормативным значением (обычно не менее 70–80 % от прочности цельного профиля).
• Испытание на ударную прочность – по центру створки или импоста сбрасывают груз массой 1 кг с определённой высоты (метод падающего бойка). Оценивают глубину вмятины, наличие трещин и сколов. Допустимый остаточный прогиб не должен превышать установленных пределов.
• Циклические испытания на прочность – многократное открывание/закрывание (до 20 000 циклов) с одновременным приложением боковой нагрузки. Так проверяют не только сварные швы, но и фурнитурные крепления.

Для угловых швов особое значение имеет качество сварки – температура, время, давление. Контроль этих параметров ведётся на производстве, но финальная оценка даётся именно по результатам разрушающих испытаний. Испытательный стенд оснащён датчиками усилия, которые фиксируют малейшие изменения жёсткости. При этом образец предварительно кондиционируют при заданной температуре (от –20 до +40 °C), чтобы учесть влияние климата на поведение материала. Все результаты заносятся в протокол, на основании которого делается вывод о пригодности конструкции для эксплуатации в конкретных условиях.

Ударный тест особенно важен для окон первых этажей, где высока вероятность механических повреждений. Профиль должен не только не разрушиться, но и сохранить геометрию, чтобы остекление не выпало. Дополнительно проводят испытания на сопротивление статической нагрузке, когда на створку укладывают груз до 50 кг – это имитирует снеговую или ветровую нагрузку. Совокупность этих проверок гарантирует, что изделие сохранит целостность и функциональность в течение всего срока службы.

Теплотехнические испытания окон

Одной из главных потребительских характеристик окна является его способность сохранять тепло в помещении. Теплотехнические испытания позволяют объективно оценить этот параметр и определить фактическое сопротивление теплопередаче – ключевую величину для энергоэффективности здания. Определение этого показателя проводится в климатической камере, где создаётся перепад температур между внутренней и наружной сторонами образца (обычно +20 °С внутри и –20 °С снаружи). С помощью тепловых датчиков и тепломеров фиксируется стационарный поток тепла через оконный блок.

На основе замеров вычисляется приведённое сопротивление теплопередаче, выраженное в м²·°С/Вт. Чем выше это значение, тем меньше теплопотери. Для современных многокамерных ПВХ-профилей с двухкамерными стеклопакетами нормативные требования устанавливают R0 не менее 0,6–0,8, а для энергоэффективных – до 1,0 и выше. В ходе испытаний также оценивается влияние температуры наружного воздуха, теплопроводность дистанционных рамок и наличие «мостиков холода» в угловых зонах. Технический отчёт содержит не только итоговую цифру, но и распределение температур по поверхности окна, что позволяет выявить слабые места.

Для достоверности испытаний используют калиброванное оборудование – тепловизоры, термопары, измерители теплового потока. Все параметры (влажность, скорость воздуха) строго контролируются, а сам образец устанавливается в проём камеры с герметизацией, исключающей утечки. Проверка сопротивления теплопередаче обязательна при сертификации окон и при разработке новых профильных систем, поскольку от этого зависит класс энергосбережения здания. Кроме того, результаты теплотехнических испытаний используются при расчёте точки росы – это помогает предотвратить образование конденсата на внутренней поверхности стекла и профиля. Таким образом, точное определение теплозащитных свойств – это не просто формальная процедура, а инженерная основа для создания комфортного и экономичного жилья.

Испытания на звукоизоляцию и воздухопроницаемость

Комфорт в помещении определяется не только теплом, но и тишиной, а также отсутствием сквозняков. Испытания окон на звукоизоляцию и воздухопроницаемость позволяют количественно оценить эти важнейшие свойства оконных блоков. Обе характеристики напрямую зависят от конструктивного исполнения системы – количества камер, типа уплотнителей, качества притвора и герметичности стеклопакета. Проверка проводится в лабораторных условиях на специальных стендах, где моделируются внешние воздействия, а фиксируемые параметры сравниваются с нормативными требованиями ГОСТ.

Основные методики испытаний:

• Определение звукоизоляции – в двух смежных камерах (излучающей и приёмной) создаётся разность уровней звукового давления. Образец окна устанавливается в проём между ними. Измеряется частотная характеристика изоляции воздушного шума в диапазоне 100–3150 Гц. По полученным данным вычисляется индекс изоляции Rw (дБ), который характеризует общую способность окна снижать шум. Для городских условий требуемый Rw обычно составляет не менее 30–35 дБ.
• Определение воздухопроницаемости – в камере создаётся перепад давления (до 100 Па) с помощью вентилятора. Замеряется объём воздуха, проходящего через щели и стыки окна в единицу времени. По результатам устанавливается класс воздухопроницаемости (от А до Д), который влияет на энергоэффективность и защиту от продувания.

Проверка шумоизоляции пластиковых окон дополнительно учитывает влияние щелей и неплотностей – именно через них проникает звук. Поэтому параллельно оценивается герметичность, и при необходимости проводится доработка уплотнителей.

Для проведения этих тестов используется высокоточное оборудование – микрофоны, шумомеры, анемометры, регуляторы давления. Все измерения выполняются при стабильной температуре и влажности, чтобы исключить влияние внешних факторов. Особое внимание уделяется стыкам между створкой и рамой, а также местам примыкания стеклопакета – именно они являются слабыми звеньями. Материал уплотнителей и их эластичность напрямую влияют на итоговые цифры, поэтому испытания помогают выбрать оптимальную конфигурацию для конкретного объекта. Результаты заносятся в протокол, на основании которого принимается решение о пригодности окон для использования в шумных районах или при высоких ветровых нагрузках.

Испытания на долговечность и надёжность

Окно должно сохранять свои эксплуатационные свойства не один год – именно поэтому испытания на долговечность занимают особое место в программе контроля. Эти проверки моделируют длительный срок службы в сжатые сроки, чтобы оценить, как материал и конструкция выдерживают циклические нагрузки, температурные колебания и агрессивные среды. Основная задача – убедиться, что система не потеряет герметичность, прочность и функциональность даже после многих лет интенсивной эксплуатации.

Ключевые направления испытаний на надёжность:

• Циклические испытания фурнитуры – створку открывают и закрывают до 20 000 раз (иногда до 50 000) с номинальным усилием. В процессе фиксируют износ петель, ручек, запорных механизмов. Контроль усилия открывания и плавности хода позволяет выявить критический износ.
• Сопротивление ветровым нагрузкам – окно подвергается статическому и пульсирующему давлению, имитирующему ураганный ветер. Оценивается остаточная деформация створки и рамы, а также сохранность стёкол.
• Климатическое старение – образцы выдерживают в камере при циклических перепадах температуры (от –40 до +60 °С) с одновременным воздействием влажности и УФ-излучения. Такой ускоренный тест эквивалентен 10–15 годам реальной эксплуатации.
• Испытания на стойкость к химически активным средам – проверяется устойчивость профиля к воздействию моющих средств, кислотных дождей и атмосферных загрязнений.

Всё это оборудование – климатические камеры, сервогидравлические стенды, испытательные машины – должно обеспечивать точное воспроизведение нагрузок. Проверка долговечности обязательна для подтверждения заявленного срока службы (обычно 30–40 лет). После завершения циклов образцы подвергают повторным испытаниям на прочность, звукоизоляцию и воздухопроницаемость, чтобы убедиться, что контроль качества не был потерян. Полученные данные позволяют производителю совершенствовать конструкцию и материалы, а потребителю – быть уверенным, что окно прослужит весь заявленный срок без серьёзных ремонтов.

Сертификация и декларирование окон ПВХ

Для законного обращения оконной продукции на рынке России требуется подтверждение соответствия установленным требованиям технических регламентов (в частности, отдельного технического регламента ЕАЭС именно для оконных блоков не установлено, поэтому оценка соответствия проводится на основании профильных ГОСТ (в частности, ГОСТ 23166 «Блоки оконные. Общие технические условия» и ГОСТ 30673 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия») в рамках общих требований Федерального закона № 184-ФЗ «О техническом регулировании»). Основной формой оценки соответствия для окон ПВХ является декларирование. Это процедура, при которой производитель или импортёр принимает на себя ответственность за качество продукции и оформляет декларацию соответствия на основании доказательных материалов – в первую очередь, протокола испытаний окон ПВХ.

Сертификационные испытания – это ядро всей процедуры. Без них невозможно получить ни декларацию, ни добровольный сертификат. Перечень показателей, подлежащих проверке, строго регламентирован: сюда входят прочность угловых соединений, сопротивление теплопередаче, воздухопроницаемость, звукоизоляция, устойчивость к ветровым нагрузкам и другие параметры, которые мы рассматривали в предыдущих разделах. Результаты каждого теста фиксируются в протоколе испытаний, оформленном по установленной форме с указанием методик, используемого оборудования, температурных и иных условий проведения.

Сама процедура декларирования выглядит следующим образом:

1. Заявитель подаёт в аккредитованный центр сертификации заявку и комплект технической документации (паспорт на профиль, конструкторскую документацию, описание технологического процесса).
2. Испытательная лаборатория (аккредитованная и входящая в систему органа по сертификации) отбирает образцы из партии или с производства и проводит полный цикл сертификационных испытаний.
3. На основе полученного протокола испытаний специалисты органа по сертификации проверяют соответствие всех цифр нормативным значениям и, при положительном результате, регистрируют декларацию в реестре Росаккредитации.
4. Срок действия декларации – до 5 лет, в течение которых контроль за стабильностью производства может осуществляться в форме периодических инспекций.

Важно понимать, что сертификация окон ПВХ не является обязательной в смысле получения сертификата (обязательна только декларация), однако многие заказчики (строительные компании, госучреждения) требуют добровольный сертификат как дополнительную гарантию качества. Кроме того, для экспорта или участия в тендерах может потребоваться расширенный протокол с показателями, выходящими за рамки обязательного минимума. Соответствие всем требованиям подтверждается маркировкой на продукции и наличием сопроводительной документации, которая предъявляется по требованию контролирующих органов.

ГОСТ и межгосударственные стандарты (например, ГОСТ 23166-99 «Блоки оконные. Общие технические условия») служат базой для всех испытаний. При этом протокол должен быть подписан руководителем лаборатории и скреплён печатью – это юридически значимый документ, который может быть использован в суде или при разрешении споров. Таким образом, грамотно оформленная декларация соответствия и достоверный протокол – это не бюрократическая формальность, а реальный инструмент защиты прав потребителя и ответственности производителя.

Испытательная лаборатория и центр сертификации: как проходит процесс

Чтобы испытания были признаны объективными и юридически действительными, они должны проводиться в аккредитованной испытательной лаборатории, входящей в национальную систему оценки соответствия. Лаборатория окон ПВХ оснащается специализированным оборудованием – климатическими камерами, разрывными машинами, тепломерами, шумомерами и другими приборами, которые проходят регулярную калибровку и поверку. Аккредитация подтверждает компетентность персонала и техническую оснащённость, что гарантирует достоверность результатов.

Центр сертификации выполняет организационную и юридическую роль: он принимает заявку, заключает договор, направляет задание в лабораторию, проверяет полноту документации, а затем выдаёт итоговый документ – декларацию или сертификат. При этом центр не проводит испытания самостоятельно, а лишь анализирует протокол, полученный от лаборатории. Важно, чтобы лаборатория и центр не были аффилированы с производителем – это обеспечивает независимую экспертизу пластиковых окон.

Типовой процесс взаимодействия с лабораторией включает следующие этапы:

1. Подача заявки – клиент (производитель или поставщик) предоставляет информацию о типе изделия, планируемом объёме партии, требуемых стандартах.
2. Отбор образцов – сотрудники лаборатории выезжают на производство или склад для выемки образцов из партии. Процедура проводится по определённой методике, чтобы исключить подмену.
3. Проведение испытаний – все заявленные параметры проверяются в лабораторных условиях. Сроки зависят от объёма: от нескольких дней до 2–3 недель (например, климатические циклы требуют времени).
4. Оформление протокола – после завершения тестов составляется протокол испытаний с подробным описанием методик, полученных цифр и заключения о соответствии или несоответствии.
5. Регистрация декларации – если результат положительный, центр сертификации вносит запись в единый реестр, и заявитель получает официальный документ.

Стоит отметить, что экспертиза окон из ПВХ может быть и инициативной – например, при выборе поставщика, при приёмке объектов долевого строительства или при возникновении претензий к качеству. В таких случаях заказчиком выступает не производитель, а застройщик или даже собственник жилья. Лаборатория проводит все необходимые тесты и выдаёт заключение, которое становится основанием для переговоров или судебных разбирательств.

Производитель, регулярно взаимодействующий с центром и лабораторией, получает не только обязательные документы, но и обратную связь по качеству – выявленные отклонения помогают корректировать технологию. Это превращает процедуру из разовой проверки в непрерывный контроль выпускаемой продукции. Кроме того, наличие собственного договора с аккредитованной лабораторией ускоряет процесс и снижает риски, так как все тонкости испытаний уже отработаны. В итоге грамотная организация работ с центром сертификации и испытательной лабораторией – это залог легальности, конкурентоспособности и доверия к оконной продукции на рынке.
